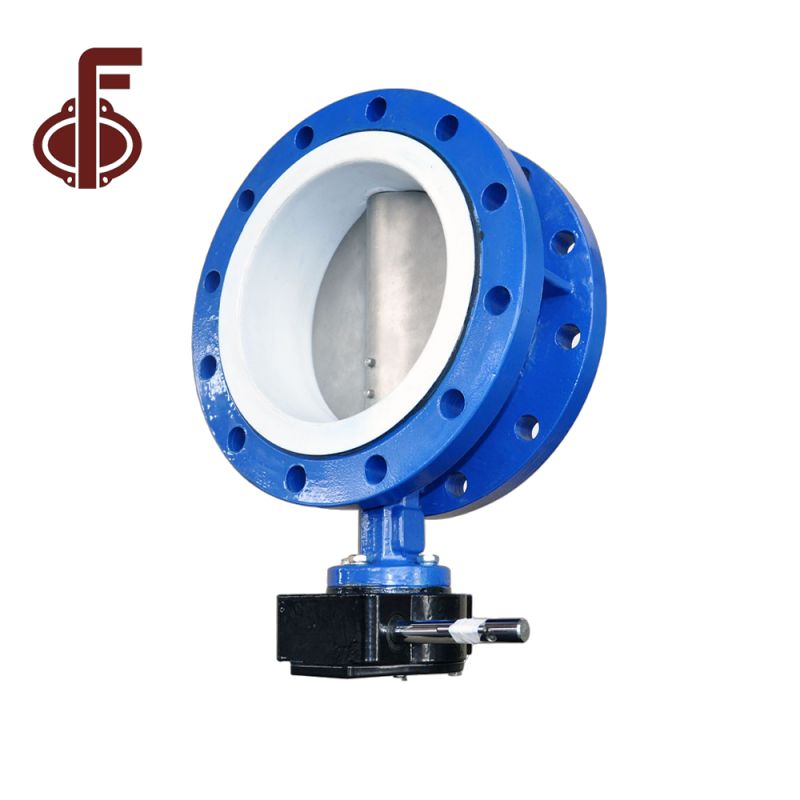

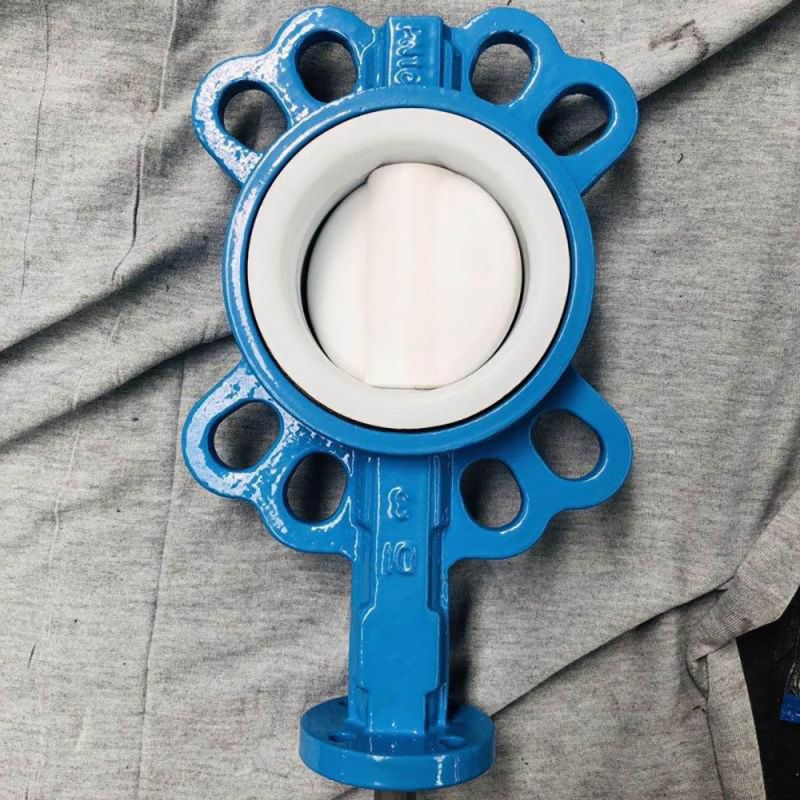

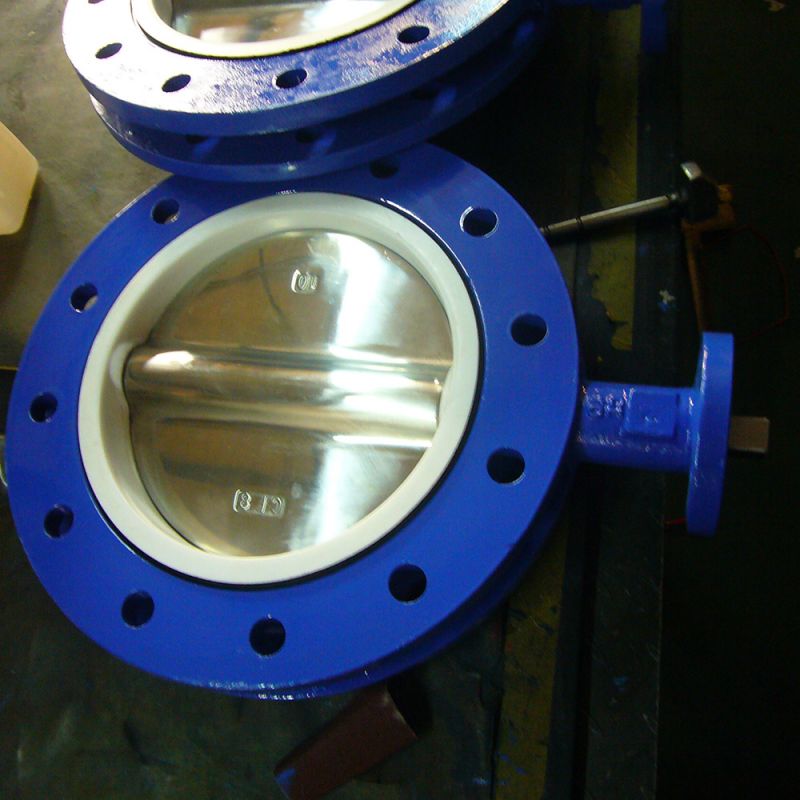

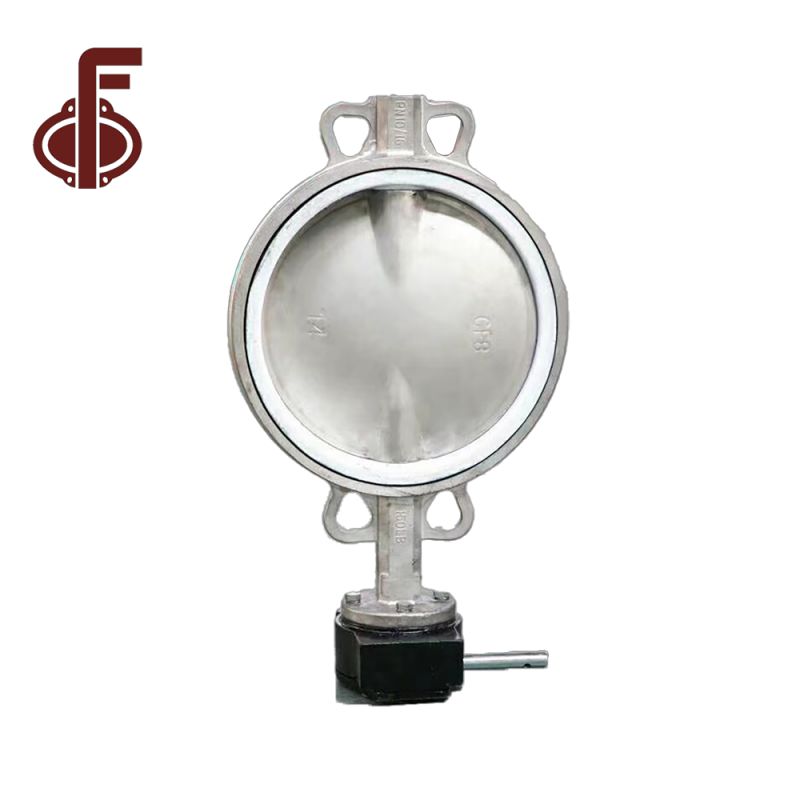

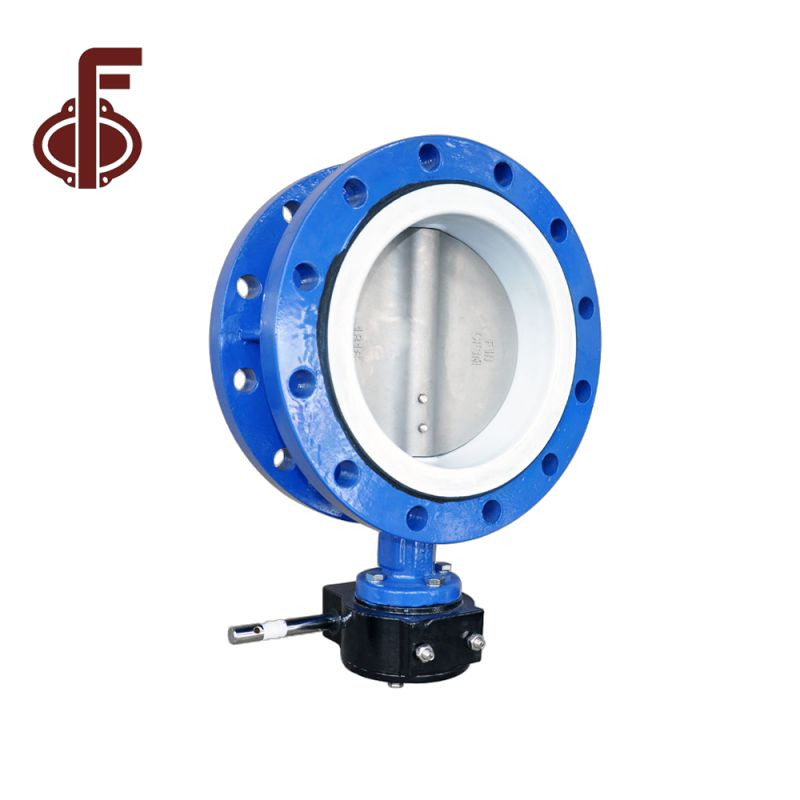

동심형 주철 전체 라이닝 버터플라이 밸브

밸브 시트는 와이드 엣지 시트로, 일반형보다 밀봉 간격이 넓어 연결 시 밀봉이 용이합니다. 또한, 시트 폭이 넓을수록 설치가 간편합니다. 시트의 스템 방향에는 러그 보스가 있으며, 여기에 O링이 장착되어 밸브의 2차 밀봉을 구현합니다.

3개의 부싱과 3개의 O링이 있는 밸브 시트는 밸브 스템을 지지하고 밀봉을 보장합니다.

각 밸브는 초음파 세척기로 세척해야 하며, 내부에 오염 물질이 남아 있는 경우 밸브 세척을 보장하여 파이프라인 오염을 방지해야 합니다.

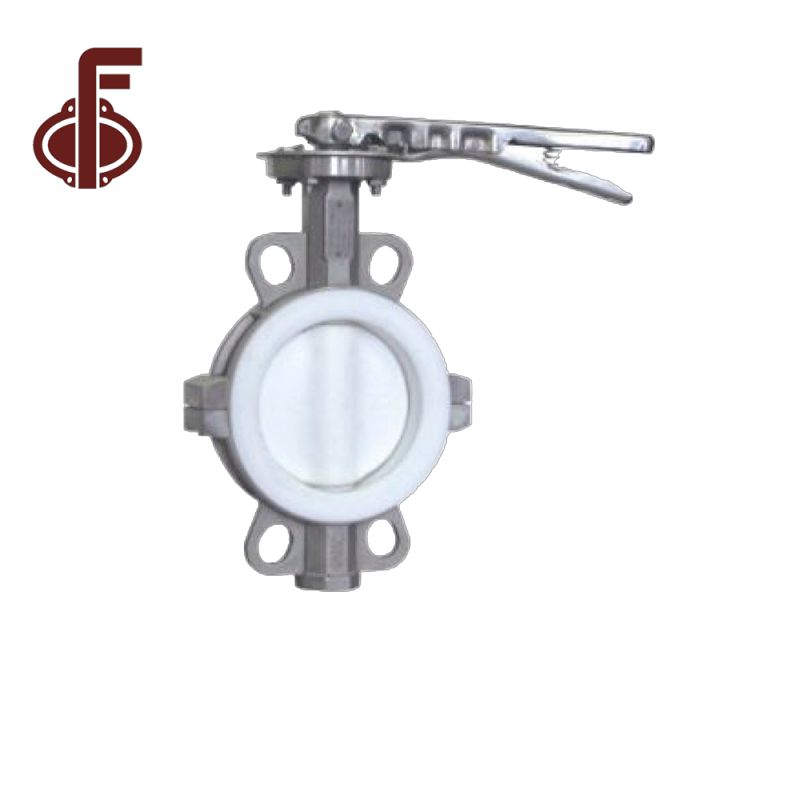

밸브 손잡이는 연성 주철을 사용하여 일반 손잡이보다 내식성이 뛰어납니다. 스프링과 핀은 SS304 재질을 사용했습니다. 손잡이 부분은 반원형 구조로 되어 있어 촉감이 좋습니다.

버터플라이 밸브 핀은 변조형으로, 고강도, 내마모성 및 안전한 연결을 제공합니다.

핀이 없는 스템 디자인은 블로우아웃 방지 구조를 채택했으며, 밸브 스템은 이중 점프링을 사용하여 설치 오류를 보정할 뿐만 아니라 스템이 빠지는 것을 방지합니다.

자연 냉각 후, 이 분말의 접착력은 일반 유형보다 높아 36개월 동안 색상 변화가 없음을 보장합니다.

공압 액추에이터는 이중 피스톤 구조를 채택하여 높은 정밀도와 효율성, 안정적인 출력 토크를 제공합니다.

밸브 본체 테스트: 밸브 본체 테스트에는 표준 압력의 1.5배 압력을 사용합니다. 이 테스트는 설치 후 밸브 디스크가 반쯤 닫힌 상태에서 실시해야 하며, 이를 본체 압력 테스트라고 합니다. 밸브 시트 테스트에는 표준 압력의 1.1배 압력을 사용합니다.
