"공압식"이란 압축 공기를 사용하여 밸브를 작동시키는 구동 메커니즘을 의미하며, 이를 통해 원격 또는 자동 제어가 가능합니다.
플랜지형 버터플라이 밸브는 밸브 본체의 양쪽 끝에 일체형 플랜지가 있어 파이프 플랜지에 볼트로 단단히 고정할 수 있는 연결 방식의 한 종류입니다.
주철 및 연성 주철 버터플라이 밸브는 다양한 산업 분야에서 유량 제어용으로 널리 사용되지만, 재질 특성, 성능, 비용 및 적용 분야에서 차이가 있습니다.
버터플라이 밸브와 버터플라이 체크 밸브의 차이점은 무엇일까요? 두 밸브는 이름이 비슷하고 디스크형 디자인을 공유하지만, 기능, 작동 방식 및 적용 분야는 상당히 다릅니다.
공압식 버터플라이 밸브는 간단한 설계, 빠른 작동 및 비용 효율성 덕분에 현대 배관 시스템에서 없어서는 안 될 필수 구성 요소가 되었습니다.
이 표준은 BSI에서 발행하며 유럽 표준(EN)을 준수하여 버터플라이 밸브의 설계, 재료, 치수, 시험 및 성능에 대한 포괄적인 프레임워크를 제공합니다.
- DN150: 공칭 직경 150mm (NPS 기준으로 6인치에 해당).
- 150lb / 150 / Class 150: 압력 등급 ANSI/ASME Class 150 (약 150psi, 중국/독일의 PN20에 해당).
이 글에서는 러그형 버터플라이 밸브와 이중 플랜지형 버터플라이 밸브의 주요 차이점, 장점, 단점 및 적용 분야를 살펴보고, 여러분의 의사 결정 과정을 돕고자 합니다.
- 전시회: 산업용 밸브 전시회
- 위치: 센트로 시티바나멕스
- 부스 번호: A231
- 날짜: 9월 2일~4일
• 행사: ECWATECH 2025
• 날짜: 2025년 9월 9일~11일
• 부스: 8C8.6
• 장소: 크로쿠스 엑스포 국제전시센터, 모스크바, 러시아
본 자료는 일반적인 산업 표준 및 적용 사례를 기반으로 다양한 연결 방식과 구조 유형을 가진 버터플라이 밸브의 직경 범위를 요약한 것입니다. 특정 직경 범위는 제조업체 및 적용 시나리오(압력 수준, 유체 종류 등)에 따라 달라질 수 있으므로, 본 자료에서는 ZFA 밸브에 대한 데이터를 제공합니다.
버터플라이 밸브는 1/4회전 밸브입니다. 파이프라인에서 유체 흐름을 조절하거나 차단하는 데 사용됩니다. 버터플라이 밸브는 간단한 설계와 효율적인 성능 덕분에 다양한 분야에서 널리 사용됩니다.
버터플라이 밸브라는 이름의 유래: 밸브 플랩의 모양이 나비와 닮아서 그렇게 이름이 붙여졌습니다.
다양한 종류의 버터플라이 밸브 중에서 고성능 버터플라이 밸브(HPBV)와 동심형 버터플라이 밸브는 가장 일반적인 두 가지 설계입니다. 이 비교에서는 두 밸브의 차이점을 여러 측면에서 분석하여 산업 및 도시 분야에서의 역할을 명확히 설명하고자 합니다.
버터플라이 밸브 누출 문제를 해결하려면 적절한 밸브 선택, 신중한 설치, 정기적인 유지보수 및 시스템 최적화가 복합적으로 필요합니다. 용도에 적합한 재질을 선택하고, 설치 지침을 준수하며, 작동 조건을 모니터링함으로써 누출 위험을 크게 줄일 수 있습니다.
밸브 시트 재질은 종류에 따라 물리적, 화학적 특성이 다르며, 다양한 작동 조건에 적합합니다. 본 논문에서는 탄성 밸브 시트의 주요 유형, 성능 및 적용 분야를 주로 연구하고 비교합니다.
본 기사에서는 중국의 주요 소프트시트 버터플라이 밸브 제조업체 7곳을 살펴보고 인증 및 자격, 제품 품질, 생산 능력 및 납기, 가격 경쟁력, 기술력, 애프터서비스, 시장 평판 등 다양한 측면에서 자세히 분석합니다.
API 607과 API 608 표준의 차이점을 심층 분석하고, 최신 시험 요건 및 규정 준수 지침을 포함하여 산업용 밸브 선정의 핵심 기술을 숙달합니다.
버터플라이 밸브는 파이프 내 유량을 조절하는 장치입니다. 밸브 디스크를 4분의 1바퀴 돌려서 작동시킵니다. 주로 빠르게 닫혀야 하는 곳에 사용됩니다.
버터플라이 밸브는 효율성이 높고 설계가 콤팩트하며 비용 효율이 뛰어나 다양한 산업 분야에서 널리 사용되고 있습니다. 하지만 다른 기계 부품과 마찬가지로 버터플라이 밸브도 고장이 발생할 수 있으며, 고장은 선천적 고장과 후천적 고장으로 나뉩니다.
카테고리 A 버터플라이 밸브와 카테고리 B 버터플라이 밸브는 구조적으로 명확한 차이가 있습니다. 카테고리 A 버터플라이 밸브는 "동심형"이고, 카테고리 B 버터플라이 밸브는 "비대칭형"입니다.
버터플라이 밸브의 고무 씰 교체는 밸브의 기능과 밀봉 무결성을 유지하기 위해 전문적인 지식, 정밀성, 그리고 적절한 도구가 필요한 복잡한 작업입니다. 밸브 유지보수 전문가와 기술자를 위한 이 심층 안내서는 자세한 지침, 모범 사례 및 문제 해결 팁을 제공합니다.
저희 회사가 2024년 10월 22일부터 24일까지 개최되는 권위 있는 FENASAN 전시회인 R22에 최신 제품과 혁신 기술을 선보이게 되어 기쁘게 생각합니다.
버터플라이 밸브의 무게는 시스템 설계에 매우 중요한 요소입니다. 설치, 유지보수 및 시스템 효율에 영향을 미치며, 컴팩트한 디자인과 효율적인 유량 제어로 잘 알려져 있습니다.

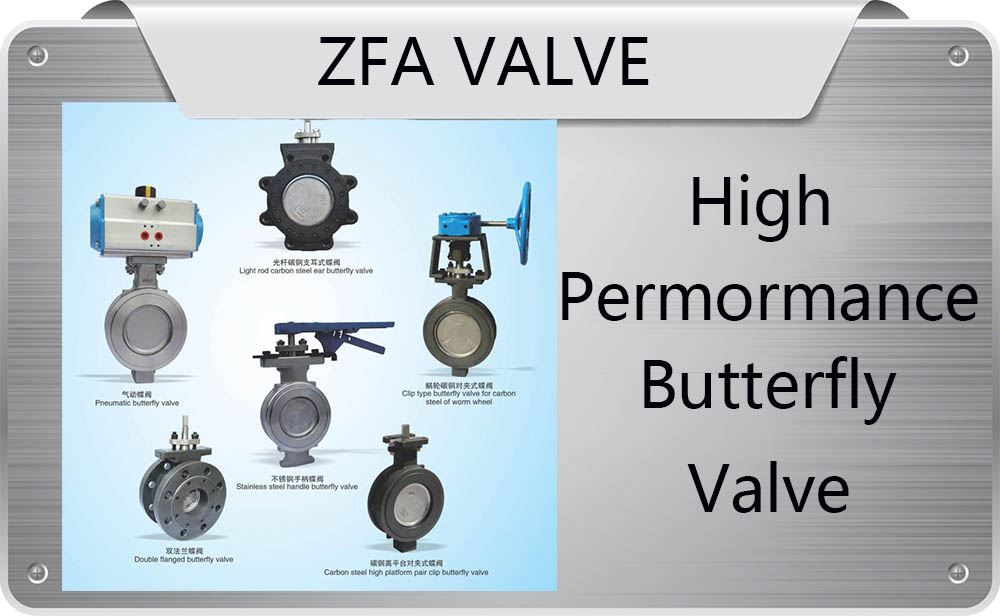

고성능 버터플라이 밸브는 산업 분야에서 버터플라이 밸브가 수행하는 중요한 역할을 더욱 강화합니다. 이러한 밸브는 유체의 흐름을 효과적으로 제어할 수 있습니다.
다가오는 WASTETECH/ECWATECH 전시회에 여러분을 진심으로 초대합니다.8E8.2 IEC 크로커스 엑스포, 모스크바~에2024년 9월 10일~12일.
버터플라이 밸브가 회전 디스크를 이용해 유체 흐름을 제어하는 방식을 이해하십시오. 대규모 유체 시스템을 위한 ZFA의 비용 효율적이고 유지보수가 간편한 솔루션을 살펴보십시오.
버터플라이 밸브의 기본 기능은 배관 내 유체의 순환을 연결 또는 차단하고, 유체의 흐름 방향을 바꾸고, 유체의 압력과 유량을 조절하며, 시스템 내에서 크고 작은 다양한 밸브를 설정하는 것입니다. 버터플라이 밸브의 크기를 정확하게 측정하는 방법을 알면 작업 비효율과 값비싼 오류를 방지할 수 있습니다.
버터플라이 밸브 설치 과정에는 몇 가지 중요한 단계가 있습니다. 설치 전 세척, 정확한 정렬, 고정 및 최종 검사를 통해 최적의 성능을 보장합니다.
버터플라이 밸브 설치 과정에는 몇 가지 중요한 단계가 있습니다. 설치 전 세척, 정확한 정렬, 고정 및 최종 검사를 통해 최적의 성능을 보장합니다.
남부 지역의 기업들은 주로 장쑤성, 저장성, 상하이 지역에 집중되어 있으며 주로 경질 밀봉 게이트 밸브를 생산하고, 북부 지역의 기업들은 주로 베이징, 톈진, 허베이 지역에 집중되어 있으며 주로 연질 밀봉 게이트 밸브를 생산합니다.
이 글에서는 다양한 종류의 체크 밸브와 설치 시 고려 사항에 대해 자세히 소개합니다.
이번 종합 비교에서는 이 두 밸브의 설계, 장점, 단점 및 적용 분야를 심층적으로 살펴보겠습니다.
이 글에서는 버터플라이 밸브와 게이트 밸브의 원리, 구성, 가격, 내구성, 유량 조절, 설치 및 유지 보수 측면에서의 차이점을 자세히 살펴보겠습니다.
배관 간극이 제한적이고 압력이 낮은 경우(DN≤2000)에는 웨이퍼 버터플라이 밸브를 권장합니다.배관 간극이 충분하고 압력이 중저압인 경우(DN≤3000), 플랜지형 버터플라이 밸브를 사용하는 것이 좋습니다.
온도가 특히 높고 큰 입자가 없는 경우, 전체 금속 재질의 밀폐형 버터플라이 밸브를 선택할 수 있습니다.그렇지 않으면 가격이 더 저렴한 다층 밀봉 버터플라이 밸브를 선택하십시오.
이 글에서는 버터플라이 밸브가 견딜 수 있는 최대 압력 등급의 개념을 자세히 살펴보고, 버터플라이 밸브의 설계, 재질, 밀봉 방식 등이 정격 압력에 미치는 영향을 분석합니다.
온도가 특히 높고 큰 입자가 없는 경우, 전체 금속 재질의 밀폐형 버터플라이 밸브를 선택할 수 있습니다.그렇지 않으면 가격이 더 저렴한 다층 밀봉 버터플라이 밸브를 선택하십시오.
버터플라이 밸브의 조립 공정은 단순해 보이지만 복잡한 과정입니다. 각 단계를 세심하게 수행해야만 버터플라이 밸브가 정상적으로 작동할 수 있습니다. 다음은 웨이퍼 버터플라이 밸브 조립 공정에 대한 간략한 설명입니다.
버터플라이 밸브 유지보수 및 수리는 손상 또는 고장 유형에 따라 다를 수 있으며, 유지보수, 일반 수리 및 대대적인 수리로 나눌 수 있습니다.
버터플라이 밸브의 개폐 시간은 액추에이터의 작동 속도, 유체 압력 및 기타 요인과 관련이 있습니다.
t=(90/ω)*60,
게이트 밸브는 파이프라인에서 유체의 흐름을 열고 차단하는 데 사용되는 밸브입니다. 게이트를 들어 올려 밸브를 열거나 닫음으로써 유체의 흐름을 허용하거나 제한합니다. 게이트 밸브는 유량 조절용으로 사용할 수 없다는 점을 강조해야 합니다.
버터플라이 밸브 디스크는 버터플라이 밸브의 용도에 따라 다양한 종류가 있지만, 일반적으로 재고로 보유하는 버터플라이 밸브의 크기는 DN50~DN600이므로, 여기서는 자주 사용되는 크기에 따른 밸브 디스크를 소개하겠습니다.
버터플라이 밸브와 볼 밸브의 차이점, 장점 및 단점은 무엇입니까?본 논문에서는 구조, 원리, 사용 범위 및 밀봉 측면에서 이를 분석합니다.
중국의 밸브 산업은 오랫동안 세계를 선도해 온 산업 중 하나입니다. 이 거대한 시장에서 어떤 기업들이 두각을 나타내며 중국 밸브 산업의 10대 기업에 이름을 올렸을까요?
소음 저감 정도에 따라 크게 달라집니다. 소음 저감 체크 밸브는 소음을 제거하거나 줄이는 데 그치는 반면, 소음 저감 체크 밸브는 사용 시 소음을 직접 차단하고 소음을 줄일 수 있습니다.
시험 압력 > 공칭 압력 > 설계 압력 > 작동 압력.
전동 버터플라이 밸브의 작동 원리는 모터를 통해 구동 장치를 작동시켜 밸브 플레이트를 회전시킴으로써 밸브 본체 내부의 유체 흐름 면적을 변화시키고 유량을 제어하는 것입니다.
조사 및 분석에 따르면 부식은 버터플라이 밸브 손상의 주요 원인 중 하나입니다.
따라서 밸브 본체와 밸브 플레이트의 표면 코팅 처리는 외부 환경에서의 부식 방지에 있어 가장 비용 효율적인 보호 방법입니다.
경질 밀봉재는 금속 개스킷, 금속 링 등과 같이 금속으로 만들어지며, 금속 간의 마찰을 통해 밀봉이 이루어집니다. 연질 밀봉재는 고무, PTFE 등과 같은 탄성 재질로 만들어집니다.
점점 더 많은 중국산 밸브가 전 세계 여러 나라로 수출되고 있지만, 많은 해외 고객들이 중국산 밸브 번호의 의미를 제대로 이해하지 못하고 있습니다. 오늘 저희는 고객 여러분께 중국산 밸브 번호에 대한 구체적인 설명을 드리고자 합니다.
이 두 가지 유형의 버터플라이 밸브 중 어떤 것을 선택할지는 공간 제약, 압력 요구 사항, 유지 보수 빈도 및 예산 고려 사항을 포함한 특정 적용 분야의 요구 사항에 따라 달라집니다.

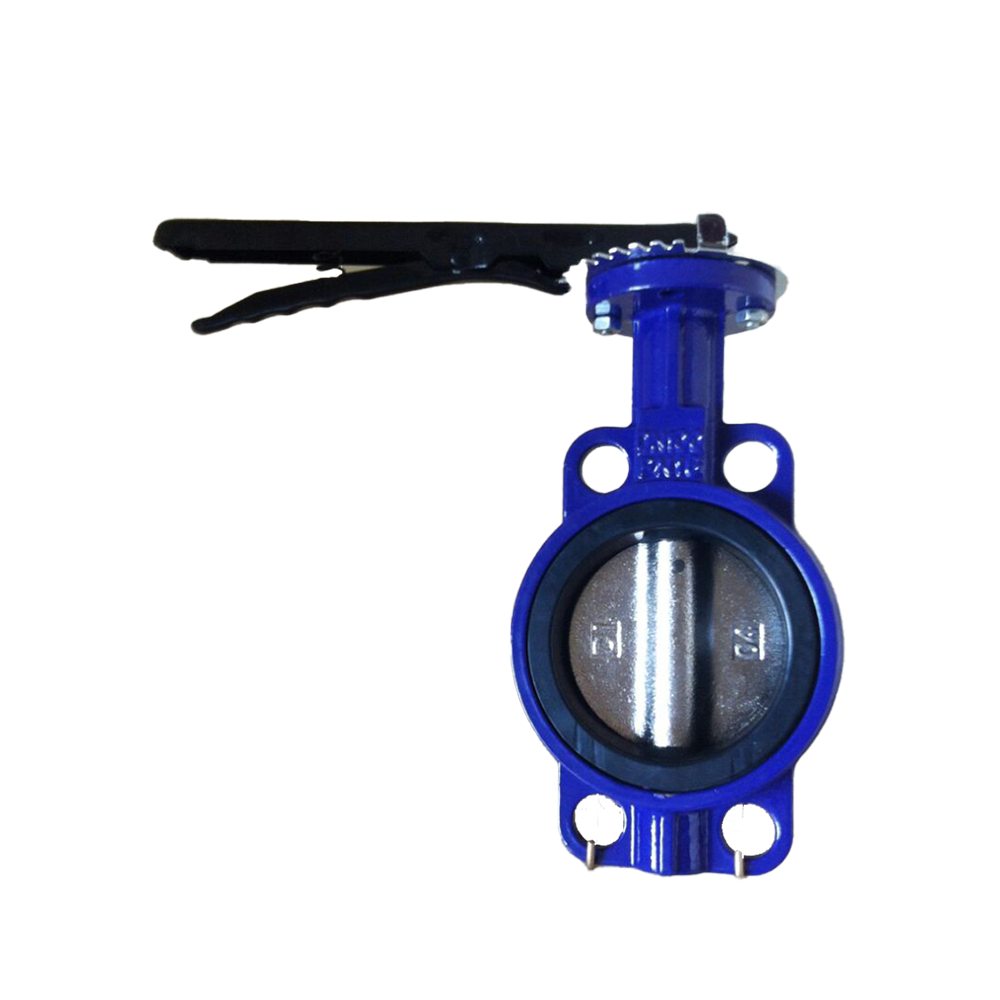

플랜지 연결 형태에 따라 버터플라이 밸브 본체는 주로 웨이퍼형 A, 웨이퍼형 LT, 단일 플랜지, 이중 플랜지, U형 플랜지로 나뉩니다.
웨이퍼 타입 A는 나사산이 없는 구멍 연결 방식이며, LT 타입 24인치 이상 대형 규격은 일반적으로 강도가 더 우수한 U형 밸브 본체를 사용하여 나사산 연결 방식을 채택하고, 파이프라인 끝단에는 LT 타입을 사용해야 합니다.
V자형 볼 밸브는 반구형 밸브 코어의 한쪽에 V자형 포트가 있는 것이 특징입니다.
O형 볼 밸브의 유로 개구부는 원형이므로 유동 저항이 작고 전환 속도가 빠릅니다.
이전 글에서는 게이트 밸브와 글로브 밸브에 대해 이야기했고, 오늘은 수처리 분야에서 흔히 사용되는 버터플라이 밸브와 체크 밸브에 대해 알아보겠습니다.
밸브는 유체 파이프라인의 제어 장치입니다. 기본적인 기능은 파이프라인 내 유체의 순환을 연결하거나 차단하고, 유체의 흐름 방향을 바꾸고, 유체의 압력과 유량을 조절하는 것입니다. 또한 시스템 내 다양한 크고 작은 밸브를 설정하여 배관 및 장비의 정상적인 작동을 보장하는 중요한 역할을 합니다.
다양한 단위 시스템의 제어 밸브 유량 계수(Cv, Kv 및 C)는 고정된 차압 하에서 제어 밸브가 완전히 열렸을 때 단위 시간 동안 순환하는 물의 부피를 나타냅니다. Cv, Kv 및 C 사이에는 Cv = 1.156Kv, Cv = 1.167C의 관계가 있습니다. 본 논문에서는 Cv, Kv 및 C의 정의, 단위, 변환 및 상세한 유도 과정을 설명합니다.
밸브 시트는 밸브 내부에 있는 탈착식 부품으로, 밸브 플레이트를 완전히 열거나 닫은 상태로 지지하고 밀봉 역할을 합니다. 일반적으로 시트의 직경은 밸브 구경과 같습니다. 버터플라이 밸브 시트의 재질은 매우 다양하며, 일반적으로 사용되는 재질로는 연질 밀봉재인 EPDM, NBR, PTFE와 경질 밀봉재인 금속 카바이드가 있습니다. 다음으로 각 재질에 대해 하나씩 소개하겠습니다.
체크 밸브는 원형 밸브의 개폐 부분을 가리키는 말로, 자체 무게와 유체 압력에 의해 작동하여 밸브를 통해 유체가 역류하는 것을 차단합니다. 체크 밸브는 자동 밸브이며, 역류 방지 밸브, 일방향 밸브, 차단 밸브 등으로도 불립니다.
웨이퍼 체크 밸브역류 방지 밸브, 역정지 밸브, 배압 밸브라고도 불리는 이 밸브는 파이프라인 내 유체의 흐름 자체에서 발생하는 힘에 의해 자동으로 열리고 닫히는 자동 밸브의 일종입니다.

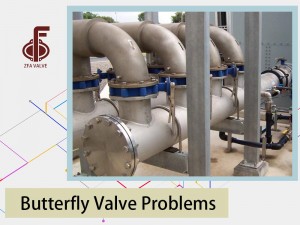

버터플라이 밸브는 크기가 작고 구조가 간단하여 산업계에서 가장 널리 사용되는 밸브 중 하나가 되었습니다. 수력 발전, 관개, 건물 급수 및 배수, 도시 공학 및 기타 배관 시스템에 점점 더 많이 적용되어 순환 유체의 흐름을 차단하거나 조절하는 데 사용됩니다. 그렇다면 버터플라이 밸브 사용 시 주의해야 할 문제점과 해결책은 무엇일까요? 오늘 우리는 이러한 점들을 구체적으로 살펴보겠습니다.
소프트 씰 게이트 밸브와 하드 씰 게이트 밸브는 유량 조절 및 차단에 일반적으로 사용되는 장치로, 둘 다 우수한 밀폐 성능과 폭넓은 적용 범위를 자랑하며 고객들이 가장 많이 구매하는 제품 중 하나입니다. 게이트 밸브 구매 경험이 부족한 사람들은 소프트 씰 게이트 밸브와 하드 씰 게이트 밸브의 구체적인 차이점에 대해 궁금해할 수 있습니다.
AWWA 표준은 미국수도협회(American Water Works Association)에서 1908년에 처음으로 발표한 합의 문서입니다. 현재 190개 이상의 AWWA 표준이 존재합니다. 수원에서 저장, 처리에서 배수까지, AWWA 표준은 물 처리 및 공급의 모든 영역과 관련된 제품 및 공정을 포괄합니다. AWWA C504는 대표적인 표준으로, 러블 시트 버터플라이 밸브의 일종입니다.
대형 버터플라이 밸브는 일반적으로 DN500보다 큰 직경을 가진 버터플라이 밸브를 말하며, 대개 플랜지나 웨이퍼로 연결됩니다. 대형 버터플라이 밸브에는 동심형 버터플라이 밸브와 편심형 버터플라이 밸브의 두 종류가 있습니다.

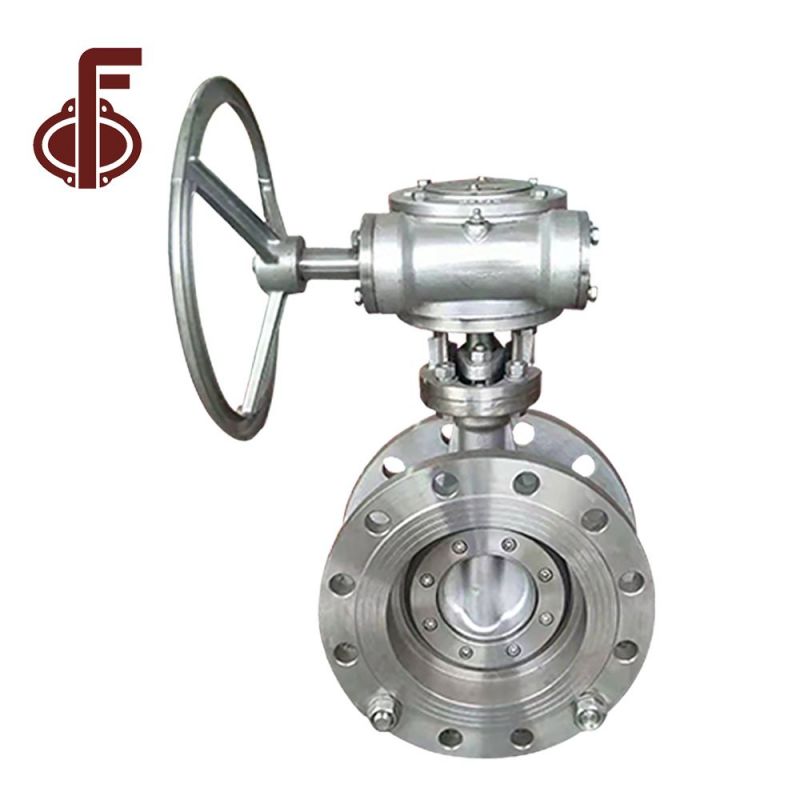

트리플 이센트릭 버터플라이 밸브의 세 가지 편심은 다음과 같습니다.
첫 번째 특이점: 밸브 샤프트가 밸브 플레이트 뒤쪽에 위치하여 밀봉이 가능해집니다.링 좌석 전체를 밀착시켜 감싸도록 합니다.
두 번째 편심: 스핀들이 중심에서 측면으로 벗어나 있습니다.er 밸브 본체의 라인으로, 밸브의 개폐에 방해가 되지 않도록 설계되었습니다.
세 번째 특이점: 좌석 밸브 샤프트의 중심선에서 벗어나 있어 마찰을 제거합니다.디스크 폐점 및 개점 시간 동안 자리에 앉아 계십시오.
이중 편심 버터플라이 밸브는 두 개의 편심 구조 때문에 이러한 이름이 붙었습니다. 그렇다면 이중 편심 구조는 어떤 모습일까요?
소위 이중 편심 구조에서 첫 번째 편심은 밸브 샤프트가 밀봉면의 중심에서 벗어나 있다는 것을 의미하며, 이는 밸브 스템이 밸브 플레이트 면 뒤쪽에 위치한다는 것을 뜻합니다. 이러한 편심으로 인해 밸브 플레이트와 밸브 시트의 접촉면이 모두 밀봉면이 되므로, 동심형 버터플라이 밸브에 내재된 단점을 근본적으로 극복하여 밸브 샤프트와 밸브 시트의 상하 교차점에서 발생할 수 있는 내부 누출 가능성을 제거합니다.
버터플라이 밸브(플랩 밸브라고도 함)는 저압 배관에서 유량을 차단하는 데 사용되는 간단한 구조의 조절 밸브입니다. 밸브 축을 중심으로 회전하여 밸브를 열고 닫습니다.
연결 방식에 따라 웨이퍼형 버터플라이 밸브, 러그형 버터플라이 밸브, 플랜지형 버터플라이 밸브, 용접형 버터플라이 밸브, 스크류 나사형 버터플라이 밸브, 클램프형 버터플라이 밸브 등으로 나눌 수 있다. 그중 가장 흔하게 사용되는 연결 방식은 웨이퍼형 버터플라이 밸브와 러그형 버터플라이 밸브이다.
공압식 버터플라이 밸브는 공압 액추에이터와 버터플라이 밸브로 구성됩니다. 공압식 버터플라이 밸브는 압축 공기를 동력원으로 사용하여 밸브 스템을 구동하고 축을 중심으로 회전하는 디스크를 제어하여 밸브를 열고 닫습니다.
공압 장치는 작동 방식에 따라 단동식 공압 버터플라이 밸브와 복동식 공압 버터플라이 밸브로 나눌 수 있다.
중파밸브는 2006년에 설립된 버터플라이 밸브 부품 및 버터플라이 밸브 전문 제조업체로, 전 세계 20여 개국에 밸브 및 버터플라이 밸브 부품 제품을 공급하고 있습니다. 추후 중파밸브는 버터플라이 밸브 부품에 대한 자세한 소개를 제공할 예정입니다.
버터플라이 밸브는 파이프라인에 사용되는 1/4회전 회전식 밸브의 한 종류로, 일반적으로 구조와 연결 방식에 따라 분류됩니다. ZFA는 중국에서 유명한 웨이퍼형 버터플라이 밸브, 플랜지형 버터플라이 밸브, 러그형 버터플라이 밸브 제조업체 중 하나입니다.
연결 방식에 따라 네 가지 유형이 있습니다.
ZFA 밸브전기 버터플라이 밸브버터플라이 밸브는 중심선 버터플라이 밸브와 편심선 버터플라이 밸브의 두 가지 범주로 나뉘며, 중심선 버터플라이 밸브는 다시 웨이퍼 버터플라이 밸브, 러그 버터플라이 밸브, 플랜지 버터플라이 밸브로 세분화됩니다.
전동식 버터플라이 밸브는 버터플라이 밸브와 전기 장치로 구성됩니다. 석유, 화학, 전력, 야금, 식품, 제약, 섬유, 제지 등 다양한 산업 분야에서 널리 사용됩니다. 주로 천연가스, 공기, 증기, 물, 해수, 석유 등의 유체를 처리합니다. 전동식 버터플라이 밸브는 산업용 파이프라인에서 유체의 흐름을 조절하고 차단하는 데 사용됩니다.
당사는 다음과 같은 종류의 API609 버터플라이 밸브를 제공할 수 있습니다.
연결 상태에 따르면, 우리는 다음과 같은 것을 가지고 있습니다.이중 플랜지 버터플라이 밸브,웨이퍼 버터플라이 밸브그리고러그 버터플라이 밸브;
재질에 따라 연성 주철, 탄소강, 스테인리스강, 황동, 초듀플렉스강 등 다양한 재질을 제공할 수 있습니다.
해당 공정에 따라 주조 본체와 용접 본체를 갖춘 API609 버터플라이 밸브를 제공할 수 있습니다.
PTFE 라이닝 밸브는 불소수지 라이닝 내식 밸브라고도 하며, 강철 또는 철제 밸브 베어링 부품의 내벽이나 밸브 내부 부품의 외면에 불소수지를 성형하여 만든 밸브입니다. 여기서 사용되는 불소수지에는 주로 PTFE, PFA, FEP 등이 있습니다. FEP 라이닝 버터플라이 밸브, 테플론 코팅 버터플라이 밸브, FEP 라이닝 버터플라이 밸브는 주로 부식성이 강한 환경에서 사용됩니다.
당사의 웨이퍼 버터플라이 밸브는 ASTM, ANSI, ISO, BS, DIN, GOST, JIS, KS 등 국제 밸브 표준을 준수합니다. 크기는 DN40~DN1200이며, 공칭 압력은 0.1Mpa~2.5Mpa, 적합 온도는 -30℃~200℃입니다.
저희는 주로 미국, 러시아, 캐나다, 스페인 등 총 22개국에 수출하고 있습니다.
재질 면에서 보면 스테인리스강입니다.버터플라이 밸브스테인리스강 버터플라이 밸브는 SS304, SS316, SS304L, SS316L, SS2205, SS2507, SS410, SS431, SS416, SS201 등의 재질로 제공됩니다. 구조적으로는 중심형과 편심형이 있습니다. 중심형 스테인리스강 버터플라이 밸브는 일반적으로 밸브 본체, 밸브 플레이트, 샤프트는 스테인리스강으로, 밸브 시트는 EPDM 또는 NBR로 제작됩니다. 주로 부식성 유체, 특히 황산이나 왕수와 같은 강산의 유량 제어 및 조절을 위해 설계되었습니다.
